序号

零件名称

材质

1

阀体

ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M

2

阀瓣

ASTM A182Gr.F6a、ASTMa182F22
ASTM A182-F304、F316、F321、F304L、F316L

3

阀杆

ASTM A182Gr.F6a、ASTMA182F22 ASTM A1832-F304、F316、F321、F304L、F316L

4

阀瓣盖

ASTM A182Gr.F6a、ASTMA182F22 ASTM A1832-F304、F316、F321、F304L、F316L

5

垫片

柔性石墨+不锈钢

6

阀盖

ASTM A216-WCB
ASTM A217-WC1、WC6、WC9、C5
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M

7

双头螺柱

ASTM A193-B7、A320-B8、A193-B8M

8

六角螺母

ASTM A194-2H、A194-8、A19-8M

9

填料

柔性石墨

10

填料压套

ASTM A182Gr.F6a、ASTM A182-F304、F316、F321、F304L、F316L

11

填料压盖

ASTM A216-WCB
ASTM A351-CF8、CF8M、CF8C、CF3、CF3M

12

阀杆螺母

铜合金

13

手轮

ASTM A47-32510

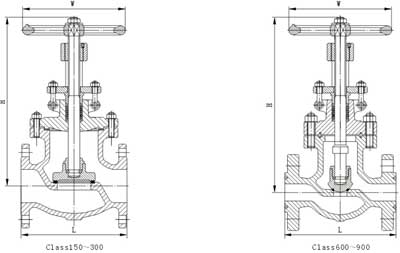

Class

DN
(mm)

NPS
(in)

尺寸(mm)

重量
(kg)

Class

DN
(mm)

NPS
(in)

尺寸(mm)

重量
(kg)

L

H

W

L

H

W

150

15

¹/2

108

241

125

-

300

15

¹/2

152

241

125

-

20

³/4

117

241

125

-

20

³/4

178

241

125

-

25

1

127

242

125

-

25

1

203

283

160

-

32

1¹/4

140

280

160

-

32

1¹/4

216

320

200

-

40

1¹/2

165

286

160

-

40

1¹/2

229

322

200

-

50

2

203

368

200

18

50

2

267

399

200

25

65

2¹/2

216

387

200

30

65

2¹/2

292

438

250

30

80

3

241

400

250

36

80

3

318

450

280

52

100

4

292

457

250

55

100

4

356

584

355

88

150

6

406

609

355

104

150

6

444

660

450

259

200

8

495

698

450

200

200

8

559

762

450

259

250

10

622

762

450

300

250

10

622

850

500

420

300

12

698

876

500

390

300

12

711

1085

500

595

350

14

787

990

600

610

350

14

762

1187

600

876

400

16

914

1104

600

880

400

16

864

1450

600

1010

Class

DN
(mm)

NPS
(in)

尺寸(mm)

重量
(kg)

Class

DN
(mm)

NPS
(in)

尺寸(mm)

重量
(kg)

L

H

W

L

H

W

600

50

2

295

430

180

35

900

50

2

372

569

320

65

65

2¹/2

334

480

250

50

65

2¹/2

442

569

320

75

80

3

359

508

250

90

80

3

384

635

350

120

100

4

435

635

350

150

100

4

461

774

450

200

150

6

562

914

450

300

150

6

613

1040

600

410

200

8

664

1016

500

510

200

8

740

1330

720

790

250

10

791

1219

600

850

250

10

842

1560

760

1300

传动方式

手动

齿轮动

电动

Class

DN
(mm)

NPS
(in)

法兰

对焊

H

W

重量
(kg)

H1

W1

齿轮装置

重量
(kg)

H2

W2

转矩
(NM)

重量(kg)

L

L1

900

50

2

371

368

470

350

110

-

-

-

-

-

-

-

-

65

2¹/2

422

419

560

400

130

-

-

-

-

-

-

-

-

80

3

384

381

685

400

140

-

-

-

-

-

-

-

-

100

4

460

457

830

500

230

880

460

BA-1

250

880

809

900

382

150

6

613

610

-

-

-

1135

460

BA-1

500

1135

809

1200

635

200

8

740

737

-

-

-

1495

610

BA-2

900

1495

863

2000

1155

250

10

841

838

-

-

-

1960

610

BA-2

1200

1960

863

2000

1455

1500

50

2

371

368

535

400

130

-

-

-

-

-

-

-

-

65

2¹/2

422

419

670

500

175

-

-

-

-

-

-

-

-

80

3

473

470

838

500

245

-

-

-

-

-

-

-

-

100

4

549

546

1193

560

350

990

460

BA-1

370

880

809

1200

505

150

6

711

704

-

-

-

1280

610

BA-2

720

1135

863

1800

855

200

8

841

831

-

-

-

1615

610

BA-2

1370

1495

863

2500

1628

250

10

1000

990

-

-

-

2170

610

BA-2

1675

1960

863

2500

1933

2500

50

2

454

451

650

500

180

-

-

-

-

-

-

-

-

65

2¹/2

514

508

840

560

250

-

-

-

-

-

-

-

-

80

3

584

578

990

600

350

-

-

-

-

-

-

-

-

100

4

683

673

1210

680

580

1090

610

BA-2

615

1090

863

1800

870

150

6

927

814

-

-

-

1470

610

BA-2

990

1470

863

2500

1248

200

8

1038

1022

-

-

-

1735

610

BA-2

1620

1735

960

3000

2050
