高温高压电站截止阀 |
|
我公司专业厂家生产销售各种阀门系列,保证质量
,价格公道.售后有服务,请来电咨询:15000166681
|
|
|
|
高温高压电站截止阀
|
|
产品型号：J61H/Y
|
|
|
|
产品引用标准：
设计与制造： ANSI B16.34 E101
结构长度： ANSI B16.10 E101
压力温度等级： ANSI B16.34 E101
试验与检验： API598 E101
|
|
产品用途：
磅级高温高压电站截阀适用于ANSI Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。操作方式有：手动、齿轮传动、电动等。
|
|
产品结构特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
|
|
主要零件的材料说明：
|
阀体
|
WCB
|
WC1
|
WC6
|
WC9
|
|
阀盖
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
阀瓣
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
阀杆
|
25Cr2MoV
|
25Cr2MoV
|
20Cr1Mo1V1A
|
20Cr1Mo1V1A
|
|
阀座
|
25
|
15Cr1MoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
密封环
|
增强柔性石墨
|
|
填料
|
增强柔性石墨
|
|
阀杆螺母
|
ZCuA110Fe3
|
|

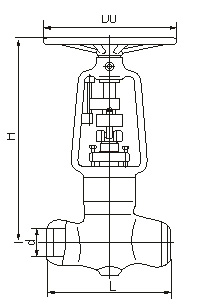

主要外形尺寸：
主要尺寸及重量(J61Y-1500Lb)
|
公称通径
|
主要外形尺寸及连接尺寸(mm)
|
重量(kg)
|
|
d
|
L
|
H
|
D
|
|
3"
|
65
|
390
|
820
|
510
|
160
|
|
4"
|
80
|
480
|
910
|
560
|
240
|
|
5"
|
103
|
580
|
985
|
610
|
270
|
|
6"
|
124
|
630
|
1105
|
800
|
440
|
主要尺寸及重量(J61Y-2000Lb、J61Y-2500Lb)
|
公称通径
|
主要外形尺寸及连接尺寸(mm)
|
重量(kg)
|
|
D
|
L
|
H
|
D0
|
|
5/2"
|
52Δ47*
|
420
|
815Δ840*
|
510
|
160
|
250
|
|
3"
|
62Δ55*
|
470
|
895Δ940*
|
560
|
200
|
290
|
|
4"
|
80Δ73*
|
570
|
975Δ1045*
|
610
|
270
|
350
|
|
5"
|
98Δ88*
|
660
|
1045Δ1275*
|
700
|
340
|
400
|
|
6"
|
120Δ104*
|
760
|
1246Δ1400*
|
800
|
470
|
500
|
主要尺寸及重量
|
公称通径
|
主要外形尺寸及连接尺寸(mm)
|
重量(kg)
|
|
d
|
L
|
h
|
D
|
|
5/2"
|
38
|
480
|
890
|
460
|
235
|
|
3"
|
48
|
640
|
1030
|
560
|
425
|
|
4"
|
55
|
800
|
1155
|
610
|
500
|
主要外形尺寸及连接尺寸
|
公称通径
|
主要外形尺寸及连接尺寸(mm)
|
电动装置
|
重量(kg)
|
|
D
|
L
|
h
|
D0
|
L1
|
L2
|
|
J961Y-1500Lb
|
|
3"
|
64
|
390
|
1030
|
305
|
400
|
555
|
SMC-00
|
265
|
|
1077
|
305
|
410
|
565
|
SMC-0
|
270
|
|
4"
|
84
|
480
|
1030
|
305
|
410
|
565
|
SMC-0
|
384
|
|
1070
|
305
|
420
|
654
|
SMC-1
|
490
|
|
5"
|
100
|
580
|
1125
|
305
|
420
|
654
|
SMC-1
|
520
|
|
1135
|
457
|
440
|
688
|
SMC-2
|
642
|
|
6"
|
125
|
630
|
1681
|
305
|
420
|
654
|
SMC-1
|
804
|
|
8"
|
158
|
770
|
1860
|
305
|
420
|
654
|
SMC-1
|
948
|
|
J961Y-2000Lb
|
|
5/2"
|
50
|
420
|
975
|
305
|
410
|
565
|
SMC-0
|
340
|
|
1015
|
305
|
420
|
654
|
SMC-1
|
406
|
|
3"
|
60
|
470
|
1060
|
305
|
410
|
565
|
SMC-0
|
388
|
|
1095
|
305
|
420
|
654
|
SMC-1
|
470
|
|
4"
|
80
|
570
|
1220
|
305
|
420
|
654
|
SMC-1
|
542
|
|
1235
|
457
|
440
|
688
|
SMC-2
|
606
|
|
5"
|
96
|
660
|
1425
|
457
|
440
|
688
|
SMC-2
|
646
|
|
1500
|
610
|
690
|
|
SMC-3
|
874
|
|
6"
|
118
|
760
|
1480
|
457
|
440
|
688
|
SMC-2
|
780
|
|
1560
|
610
|
690
|
|
SMC-3
|
1100
|
|
J961Y-2500Lb
|
|
5/2"
|
46
|
420
|
975
|
305
|
410
|
565
|
SMC-0
|
390
|
|
1015
|
305
|
420
|
654
|
SMC-1
|
600
|
|
3"
|
54
|
470
|
1065
|
305
|
410
|
565
|
SMC-0
|
430
|
|
1095
|
305
|
420
|
654
|
SMC-1
|
640
|
|
4"
|
70
|
570
|
1220
|
305
|
420
|
654
|
SMC-1
|
700
|
|
1235
|
457
|
440
|
688
|
SMC-2
|
722
|
|
5"
|
88
|
660
|
1425
|
457
|
440
|
688
|
SMC-2
|
772
|
|
1500
|
610
|
690
|
|
SMC-3
|
810
|
|
6"
|
104
|
760
|
1480
|
457
|
440
|
688
|
SMC-2
|
872
|
|
1685
|
610
|
690
|
|
SMC-3
|
917
|
|
J961Y-3500Lb
|
|
5/2"
|
38
|
480
|
945
|
305
|
400
|
555
|
SMC-00
|
342
|
|
1025
|
305
|
410
|
565
|
SMC-0
|
375
|
|
3"
|
48
|
640
|
1150
|
305
|
410
|
565
|
SMC-0
|
565
|
|
1185
|
305
|
420
|
654
|
SMC-1
|
675
|
|
4"
|
60
|
762
|
1366
|
305
|
710
|
565
|
SMC-0
|
810
|
|
1300
|
457
|
440
|
688
|
SMC-2
|
872
|
|
5"
|
74
|
864
|
1530
|
457
|
440
|
688
|
SMC-2
|
920
|
|
6"
|
88
|
965
|
1725
|
610
|
690
|
|
SMC-3
|
1100
|
|
|
