蓄能罐式液控缓闭止回蝶阀

我公司专业厂家生产销售各种阀门系列,保证质量 ,价格公道.售后有服务,请来电咨询:15000166681



蓄能罐式液控缓闭止回蝶阀

产品型号:HD7X41X







产品引用标准:
质量保证:ISO9001-1994
制造标准:JB/T5299-1998
结构长度:GB/T12221-1989
连接法兰:JB/T79-1994、GB/T9113-1988
阀门试验:GB/T13927-1992

主要性能规范:

公称通经(mm)

400~1600

公称压力(MPa)

0.6

1.0

1.6

2.5

     试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

工作压力(MPa)

0.6

1.0

1.6



适用介质

水、蒸汽、煤气

适用温度(℃)

软密封:≤80℃;硬密封:≤425℃

五、基本参数

项目

可调范围

出厂调节

开阀时间(可调)

20~60秒

30秒

关阀时间(可调)

快关

2.5~25秒

8秒

慢关

6~9秒

20秒

关阀角度(可调)

快关

70±10度

60度

慢关

20±10度±10度

30度

最小流阻系数

0.1



产品用途:
液控止回蝶阀是目前国内较先进的控制设备,主要用于水电站、自来水给水泵房以及电力、石油、化工、冶金、矿山等其他各类泵站,安装在水轮机进口或水泵出口管路,作截止、止回之用。

产品结构特点:
1、能按程序启闭;在正常供电和突然断电情况下均能自动按预定的时间和角度分快、慢二阶段关闭;调节范围大、适应性强。

2、可消除破坏性水锤、防止水泵和水轮机组发生飞逸事故,有效地降低了网管系统的压力波动,保障设备的安全可靠运行。

3、该阀可取代水泵出口原电动闸阀和止回阀的功能,减少占地面积及基建投资。同时其流阻系数仅为0.1~0.6,远小于止回阀的流阻系数(1.7~2.6),节能效果明显。

4、本厂S(锁定型)、B(保压型)、X(蓄能器型)三种类型的液控止回蝶阀产品均以不同方式解决了国内同类产品在运行过程中重锤下掉的缺点,大大增强了系统的可靠性和安全性。同时,本公司可根据用户的特殊要求单独进行设计,多方位满足广大用户对该类产品的需求。

【工作原理】
1、常规工作:
(1)阀门开启:启动电机带动油泵转,液压油经滤网、油泵、单向阀、手动截止阀进入蓄能罐至额压力后停止。电磁阀通电,蓄力罐内的压力油经高压胶管进入摆动油缸(以下简称油缸)的尾端,推动活塞杆伸出,带动与之相连杆和阀轴,使蝶板旋板,液压油从油缸的前部排出,经调整阀,电磁换各阀流回箱,实现可调的无级匀速开阀。随之,蓄能罐充压力油至额定压力后油泵停止(参见液压原理图)。
(2)阀门关闭:切断电磁阀电源(或反作用型即电磁通电),蓄能罐内的压力油进入油缸的前部,推动活塞杆退回,液压油从油缸尾端的快慢开角度调节杆,快关调速阀,慢关调阀流回油箱,按预先调定的3个控制程序实现关阀。
(3)任意位置停止:蝶阀在开启或关闭过程中,切断油缸的回油,蝶板即停止在任意位置(此功能不能调节流量使用)。
2、电动油泵直接供压力油开、关蝶蝶阀:切断蓄能罐内的压力油、关闭手动形式上阀J1、J2、(参见液压原理图)。启动电机、油泵的压力油分别进入油缸的后端或前部可实现匀速成开、闭蝶阀。
3、摇动手动油泵开、关蝶阀:(切断蓄能罐内的压力油和关掉电动油泵)电磁阀得电或失电,摇动手动动油泵即实现开、关蝶阀。
4、蓄能罐补压力油:一般情况下,蓄能罐内的油压力为额定值(上限值),当液压系统在长时间的工作状态下,由于有极微量泄漏使油压降至额定值(下限值)(仍高于工作油压值)时,压力控制器动作,启动油泵电机进行补压力油。油泵启动间隔时间为:阀门通径DN≤900大于300小时,DN≥1000大于500小时。
5、蝶阀、水泵联锁保护:当电磁换向阀门出现故障(换向失控)或误操作时,联锁装置即发出跳闸信号,使水泵停止动转。

主要零件的材料说明:

零件名称

材料

阀体、蝶板

灰铸铁、球墨铸铁、碳素钢

阀轴

不锈钢

密封圈

不锈钢、NBR

填料

NBR

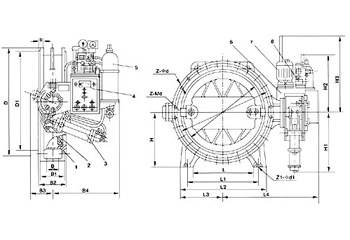

主要外形尺寸:

公称压力PN(MPa)

公称通径DN

主要连接尺寸(mm)

mm

in

D

D1

D2

b

L

L1

L2

L3

L4

1.0

200

8

340

295

265

23







168

720

250

10

395

350

320

24







200

770

300

12

445

400

368

25







235

795

350

14

505

460

428

26

260

340

420

265

820

400

16

565

515

482

28

310

410

510

296

900

450

18

615

565

532

28

320

420

520

320

920

500

20

670

620

585

30

350

450

530

345

1010

600

24

780

725

685

31

400

565

640

414

1055

700

28

895

840

800

34

530

650

760

530.5

1070

800

32

1015

950

905

39

600

740

860

601.5

1130

900

36

1115

1050

1005

41

668

820

950

664

1180

1000

40

1235

1160

1110

45

728

900

1040

735

1240

1200

48

1455

1380

1330

51

868

1070

1240

873

1250

0.6

1400

56

1630

1560

1510

57

1000

1230

1430

957.5

1440

1600

64

1830

1760

1710

63

1130

1400

1620

1097.5

1540

1800

72

2045

1910

1920

65

1260

1550

1800

1212.5

1690

2000

80

2265

2180

2125

69

1280

1700

1980

1347.5

1810

2200

88

2475

2390

2335

74

1620

2040

2340

1660

2100

0.25

2400

96

2605

2540

2495

38

1740

2070

2400

1687.5

2310

2600

104

2805

2740

2895

40

1940

2270

2600

1887.5

2410



部件名称

阀体蝶板

阀轴

阀体密封圈

蝶板密封圈

材料

DX7K41X

灰铸铁

不锈钢

黄铜

丁晴耐油橡胶

DX7K41H

碳素钢

不锈钢

不锈钢

不锈钢

主要连接尺寸

主要连接尺寸(mm)

B

B1

B2

B3

D4

H

H1

H2

H3

Z-φd

Z-Md

Z1-φd1





150

250

670



620

730

1300

16-φ23









250

250

670



620

730

1300

24-φ23









270

250

690



620

730

1300

24-φ23







100

290

250

690

320

620

730

1300

32-φ23

4-M20

2-φ18



120

310

285

760

340

675

750

1300

16-φ25

4-M24

2-φ22



134

330

285

760

370

675

750

1300

20-φ25

4-M24

2-φ22



136

350

285

760

400

675

750

1300

20-φ25

4-M24

2-φ26



158

290

285

760

460

675

750

1300

20-φ30

4-M27

2-φ26



210

229

315

805

520

885

820

1300

20-φ30

4-M27

4-φ26



220

241

315

805

580

885

820

1300

20-φ33

4-M30

4-φ30



220

241

315

825

630

885

820

1300

24-φ33

4-M30

4-φ30

130

280

300

355

885

690

925

890

1300

24-φ36

4-M30

4-φ30

160

330

350

355

885

810

935

890

1500

28-φ38

4-M30

4-φ33

180

370

390

405

920

920

1010

930

1500

32-φ36

4-M33

4-φ36

220

420

440

405

920

1040

1010

970

1500

36-φ36

4-M33

4-φ36

260

470

490

460

960

1140

1080

1460

1500

40-φ39

4-M36

4-φ39

290

520

540

560

1030

1250

1080

1460

1500

44-φ42

4-M39

4-φ39

300

530

560

580

1150

1350

1230

1520

1700

48-φ42

4-M39

4-φ39

690

1010

1100

580

1150

1420

1230

1520

1700

48-φ38

4-M30

4-φ42

700

1110

1200

580

1150

1520

1230

1520

1700

52-φ38

4-M30

4-φ42
