进口系列大通径电磁阀
|
|
产品型号：ZCF-F
|
|
|
|
产品用途：
本电磁阀用于各种常温、高温、低压、高压场合,适用于食用超净流体、腐蚀性流体、尤其是蒸汽、热水、空气及自来水管路的自动控制；广泛应用于航天航空、国防军工、医疗器械、服装设备、干燥设备、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、制冷、电力及矿业等行业，是自动化控制工程、项目改造及设备配套的首选产品。
|
|
产品结构特点：
引进国外先进技术加以创新，赶超进口电磁阀
现场可任意方向安装，但需在订货前告知具体工况要求
不锈钢阀体采用热锻成型工艺、体积小、外形精细美观
所需部件全部采用数控机床加工，确保电磁阀的精度与可靠性
不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
特殊场合可持续长时间通电，采用耐高温密封材料，介质流体温度可达220℃
采用新颖巧妙的活塞结构，使其原理更富有科学性，寿命长是同类产品的十倍以上
合理设计主阀带有中心轴、给每次动作增加同心度，达到稳定性高、无水锤冲击、长寿命
|
|
主要零件的材料说明：
|
参数↓ 型号→
|
ZCF-1F
|
ZCF-2F
|
|
工作压力(Mpa)
|
0～0.6 0.03～1.6
|
|
介质种类
|
空气、煤气、水、超净流体、腐蚀气体 、 中高温蒸汽、中高温液体、中高温油品等
|
|
介质温度(℃)
|
≤ 60
|
≤ 220
|
|
额定电压（V ）
|
AC：220V·DC：24V其余规格可作特殊订货
|
|
公称通径（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系数（Kv 值 ）
|
7.5
|
10
|
19
|
26
|
42
|
58
|
76
|
120
|
|
阀体材质
|
304不锈钢和316不锈钢
|
|
型 号
|
BZCF-F 带防爆装置
|
ZCF-K 常开式电磁阀
|
|
技术说明
|
用于易燃易爆环境，防爆等
EXm I/IIT4 dIIBT4 dIIBT3
|
通电关闭、断电自动打开
|
|
|

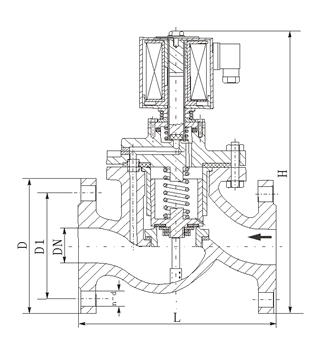

主要外形尺寸：
|
公称通径DN
|
法兰连接
|
|
外形尺寸
|
法兰尺寸
|
|
H
|
L
|
D
|
D1
|
n-d
|
|
20
|
135
|
58
|
95
|
75
|
4-φ14
|
|
25
|
180
|
110
|
106
|
85
|
4-φ14
|
|
32
|
200
|
128
|
125
|
100
|
4-φ18
|
|
40
|
210
|
142
|
138
|
110
|
4-φ18
|
|
50
|
230
|
158
|
155
|
125
|
4-φ18
|
|
65
|
290
|
20
|
176
|
145
|
4-φ18
|
|
80
|
320
|
220
|
190
|
160
|
4-φ18
|
|
100
|
350
|
260
|
210
|
180
|
8-φ18
|
|
|
|
