蒸汽（液用）电磁阀
|
|
产品型号：ZQDF
|
|
|
|
产品用途：
本电磁阀用于各种常温、高温、负压、低压、高压场合,适用于食用超净流体、腐蚀性流体、尤其是蒸汽、热水、导热油及抽真空管路的自动控制；广泛应用于医疗器械、服装设备、制药、制冷、暖通空调、电镀涂装、干燥设备、橡塑机械、食品饮料、自来水厂虹吸、环保水处理及真空设备等行业，是自动化控制工程、项目改造及设备配套的首选产品。
|
|
产品结构特点：
零压力亦能打开主阀，低压差流量大，适用范围广
阀盖采用螺纹连接，拆装，维修方便
采用特种不锈钢制作，适用于食用流体、超净流体及腐蚀性介质
不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
液体、气体、油品可混合使用，更加提高电磁阀的使用范围
特殊场合可持续长时间通电，采用耐高温材料，介质流体温度可达220℃
阀芯密封磨损可自动补偿，更加提高电磁阀的寿命和可靠性，经受二十年长期市场考验
|
|
主要零件的材料说明：
|
参数↓型号→
|
ZQDF-1
|
ZQDF-2
|
ZQDF-1Y
|
ZQDF-2Y
|
|
工作压力(Mpa)
|
-0.1～1.6（ 特殊可提供4.0 6.4 Mpa ）
|
|
介质种类
|
空气、煤气、真空等
|
过热蒸汽、高温汽体
|
水、油、液体
|
高温水、油品
|
|
介质温度（℃）
|
≤60
|
≤220
|
≤60
|
≤220
|
|
额定电压（V）
|
AC：220V· DC：24V其它规格可作特殊订货
|
|
公称通径（mm ）
|
15
|
20
|
25
|
32
|
40
|
50
|
|
连接尺寸（G）
|
1/2″
|
3/4″
|
1″
|
1-1/4″
|
1-1/2″
|
2 ″
|
|
流量系数（K v 值 ）
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
|
功率
|
AC
|
32VA(13W)
|
64VA(44W)
|
|
DC
|
20W
|
30W
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型 号
|
ZQDF-N 带止回功能
|
BZQDF 带防爆装置
|
ZQDF-X 带远程信号反馈
|
ZQDF-K 常开式电磁阀
|
|
技术说明
|
阻止介质倒流，省去止回阀
|
用于易燃易爆环境，防爆等
EXm I/IIT4 dIIBT4 dIIBT3
|
反馈电磁阀启闭状态及介质流动情况的电信号
|
通电关闭、断电自动打开
|
|
|

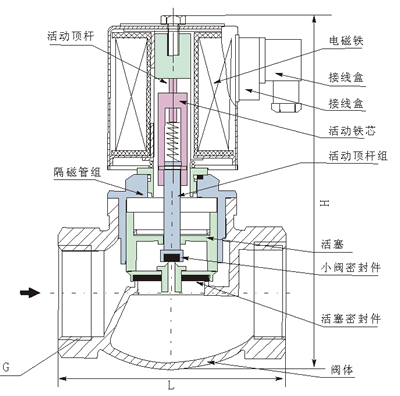

主要外形尺寸：
|
公称通径DN
|
内螺纹连接
|
|
内螺纹
|
外形尺寸
|
|
G
|
H
|
L
|
|
15
|
1/2″
|
148
|
92
|
|
20
|
3/4″
|
148
|
92
|
|
25
|
1″
|
148
|
110
|
|
32
|
1-1/4″
|
182
|
120
|
|
40
|
1-1/2″
|
182
|
140
|
|
50
|
2″
|
192
|
162
|
|
|
|
