单偏心法兰式蝶阀 |
|
我公司专业厂家生产销售各种阀门系列,保证质量
,价格公道.售后有服务,请来电咨询:15000166681
|
|
|
|
单偏心法兰式蝶阀
|
|
产品型号：FBGX
|
|
|
|
主要性能规范：
|
三.主要规格
|
四.主要零件材料
|
|
压力等级：1.0MPa、1.6MPa
|
序号
|
名 称
|
材料
|
|
阀体压力：1.5MPa、2.4MPa
|
1
|
阀体、蝶板
|
灰铸铁或球墨铸铁
|
|
密封试验：1.1MPa、1.76MPa
|
2
|
阀 杆
|
不 锈 钢
|
|
工作温度：0～80℃
|
3
|
密封阀座
|
橡胶
|
|
适用介质： 水、气
|
|
|
|
产品用途：
我厂按流线型设计的单偏心法兰式蝶阀，克服了普通蝶阀摩擦阻力大、拆卸困难、水流损失大等缺陷。可广泛使用于给排水、建筑、空调、污水、石油、化工、医药、轻纺、水电等系统管道作截止和调节作用。
|
|
产品结构特点：
1. 蝶板采用流线型，桁架式设计，能大大地减少流体阻力。
2. 密封阀座直接安装于蝶板上，不用拆下阀杆，即可进行更换。
3. 采用单偏心结构，可减少密封阀座摩擦阻力。
4. 整体环氧树脂粉体烤漆，只要更换密封阀座材料，即可适用于不同介质。
|
|

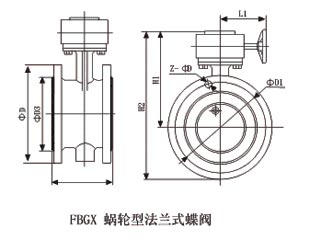

主要外形尺寸：
|
公称压力
|
公称通径
|
尺寸(mm)
|
|
PN(MPa)
|
DN(mm)
|
L
|
φD1
|
φD
|
Z-φd
|
φD2
|
L1
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
|
1.0
|
50
|
108
|
125
|
165
|
4-18
|
102
|
154
|
228
|
310
|
256
|
338
|
342
|
424
|
|
65
|
112
|
145
|
185
|
4-18
|
122
|
154
|
240
|
333
|
276
|
358
|
356
|
448
|
|
80
|
114
|
160
|
200
|
8-18
|
133
|
154
|
323
|
423
|
313
|
413
|
368
|
468
|
|
100
|
127
|
180
|
220
|
8-18
|
158
|
154
|
330
|
440
|
318
|
428
|
411
|
521
|
|
125
|
140
|
210
|
250
|
8-18
|
184
|
154
|
330
|
455
|
318
|
444
|
412
|
537
|
|
150
|
140
|
240
|
285
|
8-22
|
212
|
154
|
368
|
510
|
411
|
553
|
506
|
648
|
|
200
|
152
|
295
|
340
|
8-22
|
268
|
238
|
444
|
614
|
508
|
678
|
524
|
694
|
|
250
|
165
|
350
|
395
|
12-22
|
320
|
238
|
478
|
680
|
545
|
742
|
557
|
754
|
|
300
|
178
|
400
|
445
|
12-22
|
370
|
227
|
546
|
776
|
581
|
803
|
565
|
787
|
|
350
|
190
|
460
|
505
|
16-22
|
430
|
227
|
580
|
840
|
614
|
866
|
598
|
850
|
|
400
|
216
|
515
|
565
|
16-26
|
482
|
270
|
568
|
858
|
658
|
940
|
698
|
980
|
|
450
|
222
|
565
|
615
|
20-26
|
532
|
280
|
686
|
993
|
688
|
995
|
773
|
1080
|
|
500
|
229
|
620
|
670
|
20-26
|
585
|
338
|
702
|
1056
|
723
|
1058
|
915
|
1250
|
|
600
|
267
|
725
|
780
|
20-30
|
685
|
385
|
741
|
1161
|
773
|
1163
|
990
|
1380
|
|
700
|
430
|
840
|
895
|
24-30
|
800
|
385
|
873
|
1328
|
836
|
1283
|
990
|
1430
|
|
800
|
470
|
950
|
1015
|
24-33
|
905
|
385
|
931
|
1443
|
891
|
1398
|
1035
|
1540
|
|
900
|
510
|
1050
|
1115
|
28-33
|
1005
|
545
|
981
|
1543
|
941
|
1498
|
1243
|
1800
|
|
1000
|
550
|
1160
|
1230
|
28-36
|
1110
|
620
|
1026
|
1653
|
993
|
1608
|
1750
|
2365
|
|
1200
|
630
|
1380
|
1455
|
32-39
|
1330
|
620
|
1140
|
1873
|
1123
|
1850
|
1856
|
2583
|
|
公称压力
|
公称通径
|
尺寸(mm)
|
|
PN(MPa)
|
DN(mm)
|
L
|
φD1
|
φD
|
Z-φd
|
φD2
|
L1
|
H1
|
H2
|
H3
|
H4
|
H5
|
H6
|
|
1.6
|
50
|
108
|
125
|
165
|
4-18
|
102
|
154
|
228
|
310
|
256
|
338
|
343
|
424
|
|
65
|
112
|
145
|
185
|
4-18
|
122
|
154
|
250
|
333
|
276
|
358
|
356
|
448
|
|
80
|
114
|
160
|
200
|
8-18
|
133
|
154
|
323
|
423
|
313
|
413
|
368
|
468
|
|
100
|
127
|
180
|
220
|
8-18
|
158
|
154
|
330
|
440
|
318
|
428
|
411
|
521
|
|
125
|
140
|
210
|
250
|
8-18
|
184
|
154
|
330
|
455
|
319
|
444
|
412
|
537
|
|
150
|
140
|
240
|
285
|
8-22
|
212
|
154
|
368
|
510
|
411
|
553
|
506
|
648
|
|
200
|
152
|
295
|
340
|
12-22
|
268
|
238
|
444
|
614
|
508
|
678
|
524
|
694
|
|
250
|
165
|
355
|
405
|
12-26
|
320
|
238
|
478
|
680
|
540
|
742
|
557
|
759
|
|
300
|
178
|
410
|
460
|
12-26
|
370
|
227
|
546
|
776
|
573
|
803
|
565
|
795
|
|
|
|
