锻钢法兰闸阀
|
|
产品型号：Z41H/Y
|
|
|
|
产品引用标准：
法兰阀门符合API602和ANSIB16.34.检验与测试按API598，标志按MSS-SP-25。
|
|
主要性能规范：
|
设计与制造
|
连接端尺寸
|
试验与检验
|
|
API602、
ANSI B16.34、
JB/T 7746
|
承插孔尺寸按ANSI B16.11、JIS B2306；
螺纹端尺寸按ANSI B1.20.1、BS21、JIS B0203、GB7306；
法兰尺寸按ANSI B16.5或用户要求
|
API598、
JB/T9092
|
|
|
产品用途：
锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
|
|
产品结构特点：
Class150～800 锻钢闸阀的阀体与阀盖一般采用螺栓连接，Class900～2500 锻钢闸阀的阀体与阀盖一般采用压力自紧密封结构，结构设计紧凑，密封面堆焊硬质合金或根据用户要求设计。
全径和缩径
结构长度按ASNI B16.10
法兰尺寸按ASNI B16.5
压力自紧式阀盖
明杆支架型(OS&Y)
自定心压板压套式
整体式上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
相关压力：
·150LB-600LB ·900LB-1500LB ·900LB-2500LB
·150LB-600LB ·900LB-1500LB ·900LB-2500LB
·150LB-600LB ·900LB-1500LB · 900LB-2500LB
|
|
主要零件的材料说明：
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
闸板
|
A276 410 & 430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PIFE
|
|
6
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(l)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
销钉
|
A276 420
|
A276 304
|
|
9
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料压板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
阀杆螺母
|
A276 410
|
|
14
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
铭牌
|
SS
|
|
16
|
手轮
|
A197
|
|
17
|
润滑垫片
|
A473 431
|
|
18
|
填料
|
Flexible Graphite
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
|
|

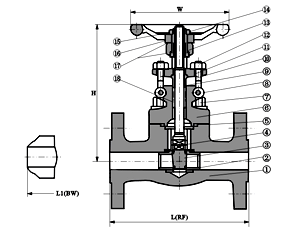

主要外形尺寸：
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
140
|
152
|
165
|
178
|
190
|
216
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb～300Lb
|
158
|
169
|
197
|
236
|
246
|
283
|
|
600Lb
|
169
|
197
|
236
|
246
|
283
|
320
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
重量
|
150Lb
|
RF
|
4.5
|
5.2
|
8.2
|
11.5
|
12.5
|
20.3
|
|
BW
|
2.8
|
3.3
|
5.4
|
7.1
|
8.2
|
12.5
|
|
300Lb
|
RF
|
4.8
|
6.2
|
9.3
|
14
|
15.5
|
23.4
|
|
BW
|
3.5
|
4.4
|
6.8
|
8.1
|
9.2
|
15.4
|
|
600Lb
|
RF
|
5.9
|
7.4
|
10.4
|
16.2
|
17.5
|
28.3
|
|
BW
|
4.5
|
5.1
|
8.2
|
10.5
|
12.4
|
20.1
|
|
