节流截止放空阀

我公司专业厂家生产销售各种阀门系列,保证质量 ,价格公道.售后有服务,请来电咨询:15000166681

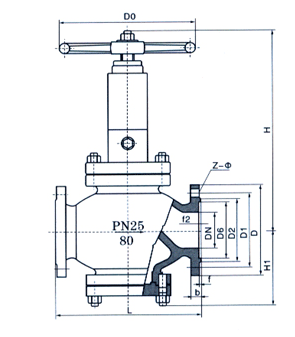

节流截止放空阀

产品型号:FJ41、FJL41、CJ41





产品引用标准:
API 6D     管道阀门规范

GB12235     通用阀门法兰连接钢制截止和升降式止回阀

ANSI B16.5a   管法兰及法兰管件

JB/T79.1-79.2  整体铸钢管法兰

GB/T13927    通用阀门压力试验

JB/T9092    阀门的检验与试验

主要性能规范:

压力等级

常温下压力试验(MPa)

适用温度℃

适用介质

密封

上密封

壳体

气体密封

“G”型

“D”型

普通型

抗硫型

基本型

公称压力PN(MPa)

1.6

1.76

1.76

2.4

0.6

-29~250

-46~121

-29~121

含H 2 S和Co 2 〉500Mg/m 3 的介质

石油、天然气、水等

2.5

2.75

2.75

3.75

0.6

4.0

4.4

4.4

6.0

0.6

6.4

7.04

7.04

9.6

0.6

10.0

11.0

11.0

15.0

0.6

16.0

17.6

17.6

24.0

0.6



产品结构特点:
1、本阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。
5、节流截止放空阀和双作用式节流阀同时具有节流与截止(密封为零泄漏)作用节流部位与密封面分开,以减小气流对密封的冲刷。
6、双作用式节流截止阀还具有多级节流功能,节流压差大,能适用于高压下的节流与截止。
7、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。
8、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。
9、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。
节流截止阀

1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。
2、缓压状态:阀瓣底端离开阀座密封面时,由于阀瓣底端面接近笼形套开糟处底边缘,此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压,从而达到缓和作用。
3、节流状态:阀瓣底羰离开阀座,进一步开启,小阀瓣形成一级节流,高速流体经缓压节流后直接流向小阀瓣与阀套开糟处形成窗口流道,达到二级节流,由于阀套窗口边缘是节流面,高压介质直接冲刷节流通道时,阀瓣底端由于介质向改变产生涡流,缓减了介质地阀瓣的直接冲刷,从而阀座密封也避开了介质的直接冲刷,同时由于阀瓣密封面是锥形的,可以吹扫阀座密封面上的污物及杂质,保护密封面,从而延长阀门的使用寿命。
4、全开状态:阀瓣处于全开启状态时,整个阀门处于全放空状态,流体在冷门中的阻力较小,缩短了放空时间,提高了阀门的放空效果。
双作用节流截止阀

1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密封与阀座端面紧压,形成第二道密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也使阀门开启、关闭时具有较小的力矩。
2、缓压状态:阀瓣底端离开阀座密封面时,由于阀瓣底端面接近笼形套开糟处底边缘,此时阀瓣与笼形套内径形成一道密封。而没有直接放空泄压,从而达到缓和作用。
3、节流状态:阀瓣底羰离开阀座,进一步开启,小节流头处形成一级节流,高速流体经缓压节流后直接流向小阀瓣,由于阀套窗口边缘是最终节流面,高压介质直接冲刷节流通道时,阀瓣底端由于介质向改变产生涡流,缓减了介质地阀瓣的直接冲刷,从而阀座密封也避开了介质的直接冲刷,同时由于阀瓣密封面是锥形的,可以吹扫阀座密封面上的污物及杂质,保护密封面,从而延长阀门的使用寿命。
4、全开状态:阀瓣处于全开启状态时,整个阀门处于全放空状态,流体在冷门中的阻力较小,缩短了放空时间,提高了阀门的放空效果。

主要零件的材料说明:

序号

零件名称

材质

序号

零件名称

材质

1

双头螺柱

35CrMo

14

阀盖

25

2

螺母

35

15

下填料垫

1Cr13

3

底盖

20

16

中填料

PTFE

4

O形圈

NBR

17

中填料

NBR

5

阀体

WCB

18

上填料垫

1Cr13

6

阀座

20+ENP

19

隔环
Spacing ring

PTFE

7

内六角圆柱头螺钉

35

20

填料压盖

45

8

压板
Pressing plate

20

21

支架
Yoke

WCB

9

密封圈

NBR

22

阀杆螺母

ZQAL9-4

10

芯套

20+ENP

23

手轮

20

11

阀瓣

2Cr13+Ni60

24

螺母

35

12

钢球

Gcr15

25

注脂阀

25+镀锌(组件)

13

阀杆

2Cr13
