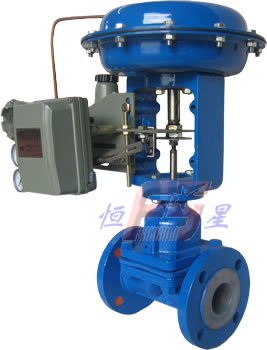

ZMAT气动薄膜隔膜调节阀(气开)
ZMBT气动薄膜隔膜调节阀(气关)
|
|

概述
ZMAT气动薄膜隔膜调节阀\ZMBT气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
安装、使用注意事项 1、气动隔膜阀应垂直安装于管道上，体积重量较大的以及使用在振动场合时应加支承和夹固。 2、气动隔膜阀一般应设有旁通管路，以便在隔膜发生故障或维修时能转换成旁路操作，使生产过程正常进行，在一般不重要场合，装设手轮机构后可以省略旁通管路，以进行手动操作，同时可限制阀门开度，当手轮机构停止使用时，应恢复到原空档位置，以利于自控系统的正常进行。
3、清洗管道时，调节应处于最大开度，以便排除管道内污物。
4、如阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查，防止因腐蚀和破裂而损坏其它零件和造成事故.
|
|
主要技术性能指标
|
公称通径mm
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
公称压力MPa
|
0.6 10
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
|
流量特性
|
近似快开型
|
|
介质温度℃
|
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
|
|
法兰形式
|
法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
|
|
阀体材质
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
可调比R
|
30:1
|
|
气源接头
|
M16×1.5
|
|
公称通径(mm)
|
配用执行机构号
|
主要技术参数
|
|
薄膜有效面积(cm2)
|
行程(mm)
|
额定流量系数Kv值
|
|
15
|
ZMA(B)-2
|
280
|
10
|
8
|
|
20
|
12
|
|
25
|
16
|
|
32
|
ZMA(B)-3
|
400
|
16
|
28
|
|
40
|
60
|
|
50
|
25
|
68
|
|
65
|
ZMA(B)-4
|
630
|
90
|
|
80
|
40
|
160
|
|
100
|
300
|
|
性能
|
项目
|
技术指标
|
|
不带定位器
|
带定位器
|
|
基本误差％
|
±10
|
±1.5
|
|
回差％
|
8
|
1.5
|
|
死区％
|
6
|
0.6
|
|
允许泄漏量
|
衬里材料为聚三氟乙烯隔膜材料
为：氯丁橡胶，氟橡胶
|
10-4×阀额定容量
|
|
无衬里材料为，隔膜材料为：氯
丁橡胶，氟橡胶
|
5×10-6×阀额定容量
|
|
可配附件
|
电气定位器或电/气转换器空气过滤减压器 电磁阀 手轮机构等
|
|
额定流量系数Kv偏差％
|
±20
|
|
阀体衬里和隔膜材料的组合
|
阀体材料
|
衬里材料
|
隔膜材料
|
使用温度
|
适用场合
|
|
铸铁HT200
|
无
|
氯丁橡胶
|
0～65℃
|
无腐蚀性介质，水及研磨剂，泥浆类介质
|
|
铸铁HT200
|
聚三氟氯乙烯
|
氟橡胶
|
-15～150℃
|
强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
|
|
铸不锈钢
ZG1Cr18Niti
|
无
|
氟橡胶
|
-20～200℃
|
一般酸、碱有机溶剂等介质
|
4、允许压差
|
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数Kv
|
8
|
12
|
16
|
28
|
60
|
67
|
90
|
160
|
300
|
|
公称压力(MPa)
|
1.0
|
|
配用执行机构型号
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
|
关闭时
允许最
大压力
MPa
|
信
号
压
力
MPa
|
P2=0
|
120
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|
140
|
1.0
|
1.0
|
0.80
|
0.80
|
0.60
|
0.4
|
0.4
|
0.2
|
0.10
|
|
P1=P2
|
120
|
0.45
|
0.45
|
0.20
|
0.20
|
0.15
|
0.1
|
0.1
|
0.05
|
0.02
|
|
140
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|

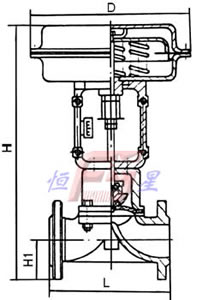

外形尺寸
|
公称通径
DN(mm)
|
外形安装尺寸
|
|
A
|
H
|
H1
|
L
|
|
ZMAT型
|
ZMBT型
|
|
15
|
280
|
479
|
532
|
47.5
|
140
|
|
20
|
479
|
532
|
52.5
|
145
|
|
25
|
479
|
532
|
57.5
|
155
|
|
32
|
325
|
538
|
617
|
67.5
|
165
|
|
40
|
553
|
632
|
72.5
|
190
|
|
50
|
562
|
641
|
80
|
210
|
|
65
|
410
|
754
|
855
|
90
|
240
|
|
80
|
100%
|
876
|
97.5
|
270
|
|
100
|
857
|
958
|
107.5
|
335
|
注：法兰按JB78-59《铸铁法兰》标准选定
|
