V型球阀 |
|
我公司专业厂家生产销售各种阀门系列,保证质量
,价格公道.售后有服务,请来电咨询:15000166681
|
|
|
|

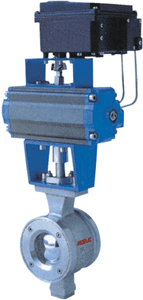

V型球阀
|
|
产品型号：Qv47(Qv67)Y(F)-1.6～2.5
|
|
|
|
主要性能规范：
气动V型调节球阀是由气动活塞执行机构和V型球阀阀体两大部件组成。
1、V型调节球阀的系列参数如表1所示
表1V型调节球阀系列参数
|
|
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
额定流量系数（CV）
|
27
|
47
|
70
|
110
|
170
|
280
|
410
|
750
|
980
|
1720
|
2900
|
3800
|
7000
|
9800
|
12000
|
15000
|
23000
|
|
配用气接管
|
ф6х1（G1/8）
|
ф8х1.5（G1／4)
|
ф10х2(G3/8)
|
|
最大转角（α°）
|
90°
|
|
工作气源压力（Mpa）
|
0.4∽0.7
|
|
输入信号
|
4∽20mA 220、V24VAC
|
|
公称压力（Mpa）
|
1.6、2.5、4.0、6.4
|
|
工作温度范围（℃）
|
-40∽180、-40∽250
|
|
基本误差
|
≤±1.5%
|
|
回差
|
≤1.5%
|
|
死区
|
≤0.6%
|
|
耗气量
|
900L/h（标准状态）
|
|
汇漏量
|
≤10-6х额定流量系数
|
|
注
|
DN25∽DN250对夹式、DN300∽DN600法兰式
|
|
注：1、可以根据用户提供的流量范围进行定制小流量阀门。
2、可以根据用户要求提供单作用弹簧复位阀门
|
|
产品用途：
V型球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁及控制箱配套使用，可实现开关控制。适用于气体、液体、固态颗粒介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。
|
|
产品结构特点：
1、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。
2、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、超强的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不磨损。
|
|
主要零件的材料说明：
|
零件名称
|
材料
|
|
阀体、阀盖
|
WCB(C) ZG1Cr18Ni12Mo2Ti(R)
ZGOOCr17NiMo2(L)ZG1Cr18Ni9Ti(P)
|
|
球体、阀杆
|
2Cr13 304 316 316L
|
|
双头螺栓
|
35CrMo
|
|
阀座密封面
|
聚四氟乙稀、2Cr13+STL 1Cr18Ni9Ti
|
|
衬套
|
ZCuSn5Pb5Zn、氟橡胶1Cr18Ni9Ti
|
|
|
主要外形尺寸：
|
压
力
|
公称通径
DN(mm)
|
对夹连接
|
法兰连接
|
H
|
|
L
|
L1
|
D
|
L
|
Do
|
H1
|
L2气
|
Qv347
|
Qv647
|
Qv947
|
|
PN1.6～2.5Mpa
|
25
|
50
|
25
|
64
|
|
38
|
55
|
400
|
200
|
222
|
340
|
|
40
|
60
|
25
|
82
|
|
49
|
60
|
400
|
205
|
228
|
350
|
|
50
|
75
|
32
|
100
|
124
|
60
|
90
|
400
|
225
|
248
|
365
|
|
65
|
85
|
38
|
120
|
145
|
75
|
100
|
400
|
235
|
255
|
375
|
|
80
|
100
|
45
|
135
|
165
|
89
|
105
|
400
|
260
|
270
|
380
|
|
100
|
115
|
50
|
158
|
194
|
110
|
115
|
400
|
270
|
278
|
390
|
|
125
|
135
|
55
|
185
|
210
|
140
|
135
|
455
|
320
|
335
|
405
|
|
150
|
160
|
65
|
216
|
229
|
165
|
175
|
455
|
340
|
358
|
420
|
|
200
|
200
|
80
|
270
|
243
|
205
|
195
|
700
|
390
|
405
|
510
|
|
250
|
240
|
92
|
326
|
297
|
259
|
250
|
700
|
420
|
449
|
540
|
|
300
|
|
|
|
338
|
300
|
265
|
700
|
510
|
550
|
605
|
|
|
|
