法兰连接轨道球阀

我公司专业厂家生产销售各种阀门系列,保证质量 ,价格公道.售后有服务,请来电咨询:15000166681



法兰连接轨道球阀

产品型号:QJ47Y/F





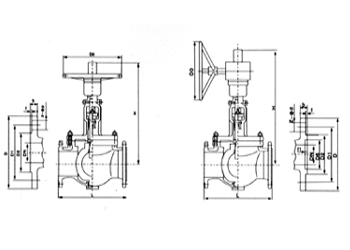

主要外形尺寸:

·主要连接尺寸(国标)

公称通径DN(mm)

标准值

参考值

L

D

D1

D2

b

f

Z-φd

H

D0

PM1.6(MPA)/PN2.5(MPa)

25

216

115

85

65

14/16

2

4-φ14

343

200

32

216

140

100

78

16/18

2

4-φ18

360

200

40

216

150

110

85

16/18

3

4-φ18

378

200

50

216

165

125

100

16/20

3

4-φ18

380

200

65

290

185

145

120

18/22

3

4-φ18/8-φ18

390

300

80

310

200

160

135

20/22

3

8-φ18

400

300

100

350

220/230

180/190

155/160

20/24

3

8-φ18/8-φ23

508

300

150

480

285/300

240/250

210/218

24/30

3

8-φ23/8-φ26

690

400

200

600

340/360

295/310

265/278

26/34

3

12-φ23/12-φ26

780

500

250

730

405/425

355/370

320/332

30/36

3

12-φ26/12-φ30

990

600

300

850

460/485

410/430

375/390

30/40

4

12-φ26/16-φ30

1180

600

350

980

520-555

470/490

435/448

34/44

4

16-φ26/16-φ34

1250

650

400

1100

580/620

525/550

485/505

36/48

4

16-φ30/16-φ36

1560

650

450

1200

640/670

585/600

545/555

40/50

4

20-φ30/20-φ36

1630

700

500

1250

715/730

650/660

608/610

44/52

4

20-φ34/20-φ36

1700

700

600

1450

840/845

770

718

48/56

5

20-φ36/24-φ41

1880

800

700

1650

910/960

840/875

788/815

50/60

5

24-φ36/24-φ42

2100

800

800

1850

1025/1085

950/990

898/930

52/64

5

24-φ41/24-φ48

2210

800

900

2050

1125/1185

1050/1090

988/1025

54/66

5

28-φ41/28-φ48

2320

800

1000

2250

1255/1320

1170/1210

1110/1140

56/68

5

28-φ42/28-φ58

2430

800

·主要连接尺寸(国标)

公称通径DN(mm)

标准值

参考值

L

D

D1

D2

D6

b

f

f1

Z-φd

H

D0

PM4.0(MPa)

25

216

115

85

65

58

16

2

4

4-φ14

343

200

32

216

140

100

78

66

18

2

4

4-φ18

360

200

40

216

150

110

85

76

18

3

4

4-φ18

378

200

50

216

165

125

100

88

20

3

4

4-φ18

380

200

65

290

185

145

120

110

22

3

4

8-φ18

390

300

80

310

200

160

135

121

22

3

4

8-φ18

400

300

100

350

235

190

160

150

24

3

4.5

8-φ23

508

300

150

480

300

250

218

204

30

3

4.5

8-φ26

690

400

200

600

375

320

282

260

38

3

4.5

12-φ30

780

500

250

730

450

385

345

313

42

3

4.5

12-φ34

990

600

300

850

515

450

408

364

46

4

4.5

16-φ34

1180

600

350

980

580

510

465

422

52

4

5

16-φ36

1250

650

400

1100

660

585

535

474

58

4

5

16-φ41

1560

650

450

1200

685

610

560

524

60

4

5

20-φ41

1630

700

500

1250

755

670

612

576

62

4

5

20-φ42

1700

700

600

1450

890

795

730

676

62

5

5

20-φ48

1880

800

700

1650

990

900

835

778

68

5

5

24-φ48

2100

800

800

1850

1140

1030

960

883

76

5

5

24-φ58

2210

800

·主要连接尺寸(国标)

公称通径DN(mm)

标准值

参考值

L

D

D1

D2

D6

b

f

f1

Z-φd

H

D0

PM6.3(MPa)

25

216

140

100

78

58

22

2

4

4-φ18

343

200

32

216

155

110

82

66

24

2

4

4-φ23

360

200

40

216

170

125

95

76

24

3

4

4-φ23

378

200

50

216

180

135

105

88

26

3

4

4-φ23

380

200

65

290

205

160

130

110

28

3

4

8-φ23

390

300

80

310

215

170

140

121

30

3

4

8-φ23

400

300

100

350

250

200

168

150

32

3

4.5

8-φ26

508

300

150

480

345

280

240

204

38

3

4.5

8-φ30

690

400

200

600

405

345

300

260

44

3

4.5

12-φ36

780

500

250

730

470

400

352

287

48

3

4.5

12-φ36

990

600

300

850

530

460

412

364

54

4

4.5

16-φ36

1180

600

350

980

600

525

475

422

60

4

5

16-φ41

1250

650

400

1100

670

585

525

474

66

4

5

16-φ42

1560

650

500

1250

800

705

640

576

70

4

5

20-φ48

1700

700

600

1450

930

820

750

676

76

5

6

20-φ58

1880

800



PM10.0(MPa)

25

230

140

100

78

58

24

2

4

4-φ18

387

200

32

230

155

110

82

66

24

2

4

4-φ23

410

200

40

260

170

125

95

76

26

3

4

4-φ23

430

250

50

300

195

145

112

88

28

3

4

4-φ26

478

250

65

340

220

170

138

110

32

3

4

8-φ26

520

300

80

380

230

180

148

121

34

3

4

8-φ26

559

300

100

430

265

210

172

150

38

3

4.5

8-φ26

575

400

150

550

355

290

250

204

46

3

4.5

12-φ34

870

500

200

65

430

360

312

260

54

3

4.5

12-φ36

1202

600

250

775

505

430

382

287

60

3

4.5

12-φ41

1326

600

300

900

585

500

442

364

70

4

4.5

16-φ42

1508

600

350

1025

655

560

498

422

76

4

5

16-φ48

1700

600

400

1150

715

620

558

474

80

4

5

16-φ48

1902

600

PM16.0(MPa)

25

230

140

100

72

58

28

2

4

4-φ23

387

200

32

230

165

115

85

66

30

2

4

4-φ25

410

200

40

260

175

125

92

76

32

3

4

4-φ27

430

250

50

300

215

165

132

88

36

3

4

8-φ25

478

250

65

340

245

190

152

110

44

3

4

8-φ30

520

300

80

380

260

205

168

121

46

3

4

8-φ30

559

300

100

430

300

240

200

150

48

3

4.5

8-φ34

575

400

150

550

390

318

270

204

66

3

4.5

12-φ41

870

500

200

65

480

400

345

260

78

3

4.5

12-φ48

1202

600

250

775

580

485

425

287

88

3

4.5

12-φ54

1326

600

300

900

665

570

510

364

100

4

4.5

16-φ54

1508

600
