波纹管闸阀 |
|
我公司专业厂家生产销售各种阀门系列,保证质量
,价格公道.售后有服务,请来电咨询:15000166681
|
|
|
|

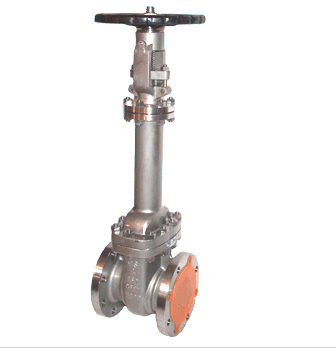

波纹管闸阀
|
|
产品型号：WZ41H/Y
|
|
|
|
主要性能规范：
|
设计与制造
|
结构长度
|
连接法兰
|
试验与检验
|
|
API600、
GB12234
|
ANSI B16.10、
GB12221
|
ANSI B16.5、
JB/T74～90、
GB9112～9124、
HG20592～20635、
SH3406
|
API598、
JB/T9092
|
|
|
产品用途：
波纹管闸阀适用于 Class150 ～ 900 、 PN1.0 ～ 16.0MPa ，工作温度 -29 ～ 425℃ （碳钢）、 -29 ～ 500℃ （不锈钢）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
|
|
产品结构特点：
波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。
波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。
|
|
主要外形尺寸：
|
公称压力
或压力级
|
公称通径DN/NPS
|
|
15
20
25
|
32
40
|
50
|
65
|
80
100
125
150
200
250
300
350
400
450
|
500
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1/2
3/4
1
|
1 1/4
1 1/2
|
2
|
2 1/2
|
3
4
5
6
8
10
12
14
16
18
|
20
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PN1.6MPa
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
·
|
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PN2.5MPa
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
·
|
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PN4.0MPa
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PN6.3MPa
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PN10.0MPa
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PN16.0MPa
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Class150
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
·
|
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Class300
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Class600
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
·
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Class900
|
·
·
·
|
·
·
|
·
|
·
|
·
·
·
·
·
·
·
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
