明杆弹性座封闸阀
|
|
产品型号：Z41X
|
|
|
|
产品引用标准：
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
|
|
产品用途：
明杆弹性座封闸阀，除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.
|
|

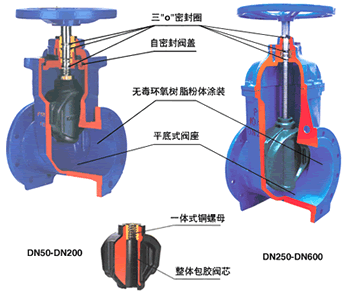

产品结构特点：
◆整体包胶阀芯
球墨铸铁骨架内外采用高性能橡胶和最新硫化技术进行整体包覆，贴合紧密牢靠，几何尺寸精确，密封弹性佳，彻底将阀芯金属与流体隔离，耐腐蚀。
◆ 一体式铜螺母
阀芯的铜螺母与球墨铁骨架，采用特种工艺紧密连接为一体，确保的长期操作和水流冲击下也不会松脱，避免造成阀门的控制失效。
◆ 平底式阀座
本公司弹性座封闸阀底部采用全流域直通式设计，等同于一直管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。
◆ 自密封阀盖
阀盖与阀体间采用自密封结构设计，在许用压力范围内，流体压力越高，密封越紧密。
◆ 特殊上密封
阀杆与阀盖间的上密封结构，采用三只o形密封圈设计，与传统闸阀的填料密封结构相比，道道密封紧密，磨擦阻力大幅减少。在阀门处于任何开度、有压力且具备阀杆安全锁定功能，确保在操作和维护过程中阀杆不会被压力冲出，避免造成人员伤害
◆ 结构轻巧
紧凑的结构，使最大工作高度较传统闸阀降低60mm-300mm以上，节省工程空间；本体采用球墨铸铁材料，重量较传统闸阀减轻约20％-30％，安装维修便利。
◆ 食品级卫生要求
阀体内部以无毒环氧树脂涂装，阀芯内外表面以橡胶完全包覆，不会出现锈水或腐蚀现象，可直接用于生活饮用水系统、食品医药行业。
|
|
主要零件的材料说明：
|
名称
|
材质
|
|
阀体
|
灰铸铁、球墨铸铁、铸钢
|
|
闸板
|
球墨铸铁+三元乙 丙 或 丁 腈 橡 胶
|
|
中口垫
|
丁腈橡胶、三元乙 丙
|
|
密封圈
|
丁腈橡胶
|
|
支架
|
灰铸铁、球墨铸铁、铸钢
|
|
阀杆
|
不锈钢
|
|
螺栓
|
不锈钢
|
|
压盖
|
球墨铸铁、铸钢
|
|
阀 杆 螺 母
|
铜 合 金
|
|
手轮（传动帽）
|
可锻铸铁
|
|
|
主要外形尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
HA
|
322
|
332
|
350
|
420
|
581
|
581
|
736
|
882
|
1009
|
1300
|
1380
|
|
HC
|
374
|
398
|
429
|
524
|
721
|
736
|
942
|
1031
|
1117
|
1655
|
1805
|
|
|
|
